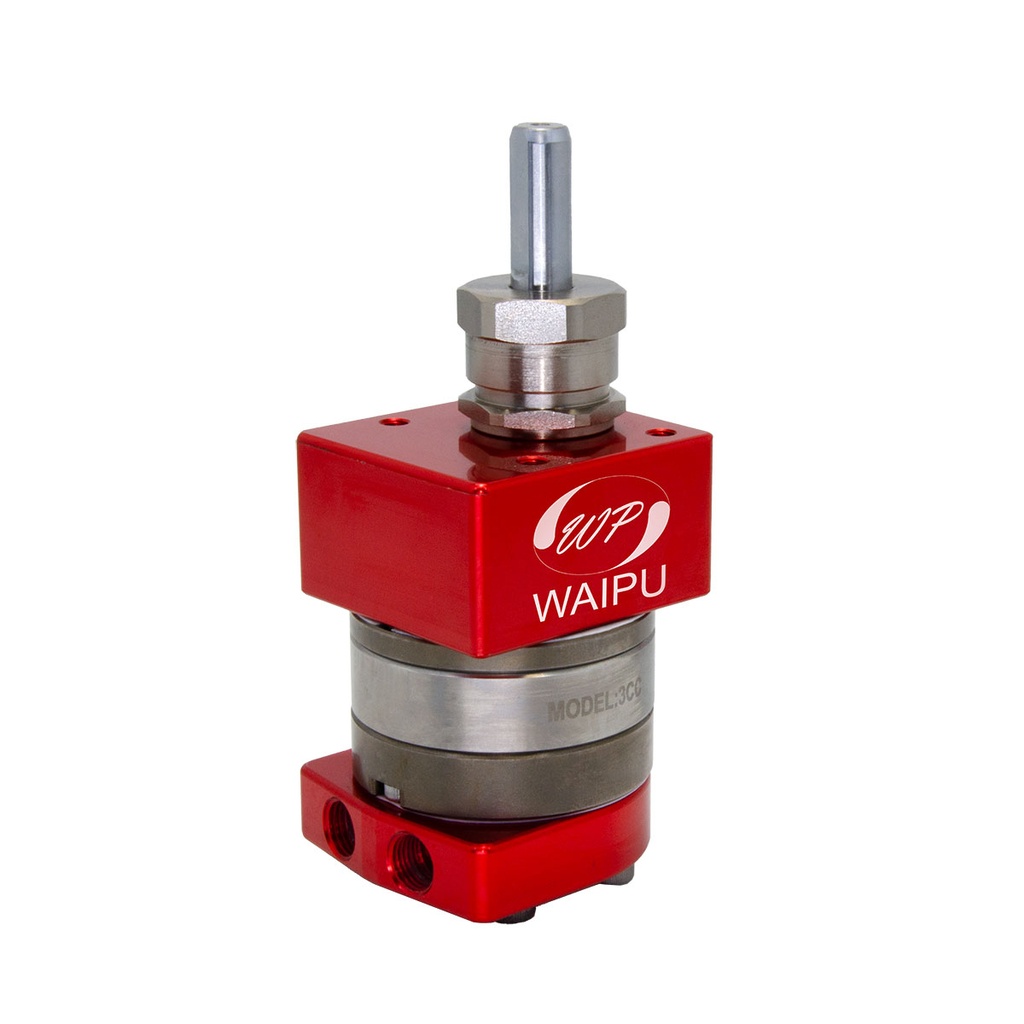

齒輪泵浦-下吸式

SS-SP
https://www.waipu.com.tw/web/image/product.template/12/image_1920?unique=7ad5b32

下吸式齒輪泵浦採用重力導流設計,利用自然重力協助液體及粉質塗料順暢排出,降低塗料殘留與堆積,維持齒輪泵浦運轉穩定性。
齒輪採用超耐磨合成塑鋼,泵浦本體經特殊熱處理不鏽鋼製成,具備耐磨耗、耐腐蝕及耐酸鹼特性,適用於經材質相容性確認的水性、油性、高沉澱性及含粉體塗料輸送。
底部可配置旁通閥,依清洗需求安裝於入口或出口,方便進行泵浦與噴槍清洗,適用於需要穩定供料及定期清潔維護的自動化塗裝系統。

  • 重力導流設計:利用自然重力協助沉澱物與粉質塗料順暢排出,降低塗料殘留與堆積,維持齒輪泵浦運轉順暢。
  • 降低沉澱堵塞風險:透過下吸式結構改善沉澱性塗料的排出條件,減少塗料沉積對液體輸送及設備運轉的影響。
  • 高耐磨齒輪結構:齒輪採用超耐磨合成塑鋼,提升零件耐磨耗性能,有助於延長齒輪使用壽命。
  • 耐腐蝕泵浦本體:採用特殊熱處理不鏽鋼,具備耐磨、耐腐蝕及耐酸鹼特性,滿足不同塗料輸送需求。
  • 廣泛塗料適用性:可依實際液體特性,應用於水性、油性、高沉澱性及含粉體塗料的輸送製程。
  • 旁通閥彈性配置:底部旁通閥可依清洗需求安裝於入口或出口,方便整合不同供漆及清洗管路。
  • 快速清洗維護:透過旁通閥配置,方便進行泵浦與噴槍清洗,降低塗料殘留造成的維護負擔。

    此組合不存在。

    應用/用途

    • 高沉澱性塗料輸送:適用於容易產生沉澱或堆積的塗料供應製程,透過重力導流設計,協助沉澱物與塗料順暢排出,降低殘留及堵塞風險。
    • 含粉體及特殊塗料輸送:適用於經材質與顆粒條件評估的粉質塗料、水性塗料、油性塗料及其他特殊液體,滿足不同工業塗裝製程需求。
    • 自動化塗裝供料系統:可依實際設備配置整合自動噴槍及相關控制系統,提供穩定的塗料輸送,提升製程供料一致性。
    • 泵浦與噴槍清洗:底部旁通閥可依清洗需求安裝於入口或出口,方便進行泵浦及噴槍清洗,降低塗料殘留與清潔維護負擔。
    • 耐磨及耐腐蝕輸送製程:適用於對齒輪耐磨耗性及泵浦本體耐腐蝕性有較高要求的工業塗料輸送系統,協助提升設備耐用性。

    規格

    規格/型號
    SS-SP-0.4SS-SP-0.5SS-SP-1SS-SP-1.5SS-SP-3SS-SP-5
    排量
    0.4 cc/rev
    0.5 cc/rev1 cc/rev1.5 cc/rev3 cc/rev5 cc/rev

    使用壓力
    額定
    0.5 bar
    0.5 bar0.5 bar
    0.5 bar
    0.5 bar
    0.5 bar
    最高
    4 bar
    4 bar
    4 bar4 bar
    4 bar
    4 bar

    回轉速
    塗料輸送
    20-100 rpm
    20-100rpm20-100 rpm
    20-100 rpm
    20-100 rpm
    20-100 rpm
    快速清洗
    150-200 rpm
    150-200 rpm
    150-200rpm150-200 rpm
    150-200 rpm
    150-200 rpm

    尺寸
    A2.3 mm
    2.85 mm5.7 mm
    8.5 mm
    17 mm
    28 mm
    L150 mm
    150 mm
    150 mm150 mm
    158 mm
    169 mm

    塗料入/出口
    入口
    1/4"PS
    1/4"PS1/4"PS
    1/4"PS
    1/4"PS
    1/4"PS
    出口
    1/4"PS
    1/4"PS
    1/4"PS1/4"PS
    1/4"PS
    1/4"PS
    淨重
    1.45 kg
    1.45 kg
    1.45 kg1.45 kg
    1.6 kg
    1.8 kg
    墊塊VVV---

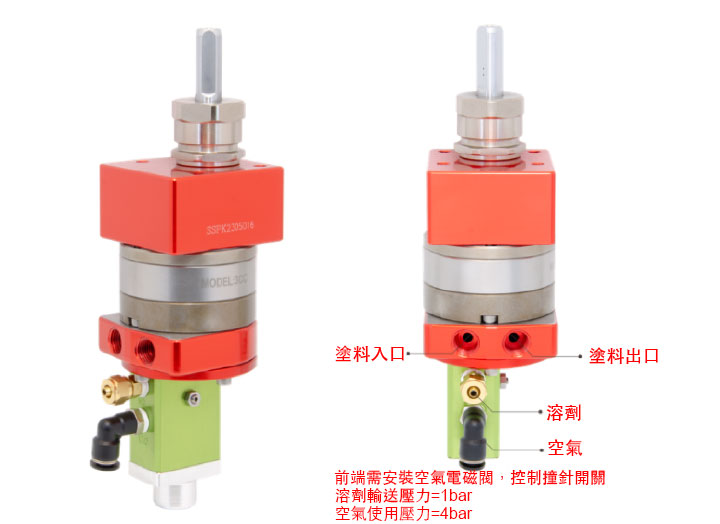

    泵浦-下吸式+旁通閥

    下吸式+旁通閥
    塗料入口尺寸
    1/8”PT
    空氣入口尺寸
    1/8”PT
    最高塗料壓力
    6 bar
    最低控制風壓
    4 bar
    最大噴塗量
    2.2 L/min
    耐溫範圍
    5-80°C

    材質 ​⁣​
    不鏽鋼 / 鋁合金 / 鐵氟龍
    耐磨型:撞針及外接頭為SLD(熱處理)
     ​⁣​
    ​⁣​
    ​⁣​
    裝設位置
    QWG-2W-1-W/S:快速清洗噴槍
    QWPG-2W-1-W/S:快速清洗齒輪泵浦&噴槍
    QWP-2W-2-W/S:快速清洗齒輪泵浦
    SV-25:防止齒輪泵浦內部壓力過高,造成爆管或齒輪泵浦本身損壞。
    補充W為水性塗料,S為油性塗料。


    配件

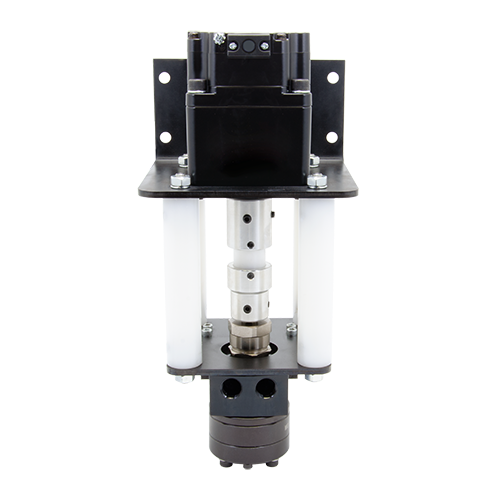

    名稱 無刷馬達-一般款

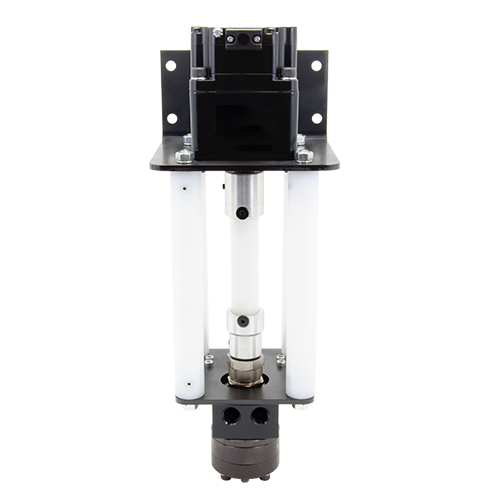

    無刷馬達-靜電款

    型號 BMPF-S: 適用齒輪泵軸徑Ø6 mm
    BMPF-L: 適用齒輪泵軸徑Ø12.7 mm
    BMPF-S-HV: 適用齒輪泵軸徑Ø6 mm
    BMPF-L-HV: 適用齒輪泵軸徑Ø12.7 mm
    外觀尺寸
    BMPF-S: L160 × W150 × H254 mm
    BMPF-L: L160 × W150 × H279 mm
    BMPF-S-HV: L160 × W150 × H331 mm
    BMPF-L-HV: L160 × W150 × H354 mm
